Qual è il modulo di sezione della barra tonda in acciaio lucido?

Nel campo dell'edilizia, dei macchinari e di varie applicazioni ingegneristiche, la scelta dei materiali gioca un ruolo fondamentale nel determinare il successo e la durabilità di un progetto. Tra i numerosi materiali disponibili, le barre tonde in acciaio lucido si distinguono come una scelta popolare per la loro versatilità, resistenza e fascino estetico. In qualità di fornitore leader di barre tonde in acciaio lucido, mi viene spesso chiesto del concetto di modulo di sezione e del suo significato in relazione a queste barre. In questo post del blog approfondirò i dettagli del modulo di sezione, spiegherò la sua importanza e discuterò come si collega alle barre tonde in acciaio lucido.

Comprensione del modulo di sezione

Il modulo di sezione è una proprietà geometrica di una sezione trasversale che viene utilizzata per determinare la resistenza di un elemento strutturale sottoposto a flessione. È una misura della resistenza di una sezione trasversale alla flessione ed è espressa in unità cubiche (come pollici cubi o millimetri cubi). Il modulo di sezione tiene conto sia della forma che delle dimensioni della sezione trasversale.

Matematicamente, il modulo di sezione (Z) per una sezione trasversale viene calcolato come il rapporto tra il momento di inerzia (I) della sezione trasversale attorno all'asse neutro e la distanza (y) dall'asse neutro alla fibra più esterna della sezione trasversale. La formula è data da:

[Z=\frac{I}{y}]

Il momento d'inerzia (I) è una misura di come l'area della sezione trasversale è distribuita attorno all'asse neutro. Un momento di inerzia maggiore indica che il materiale è distribuito in modo più efficace lontano dall'asse neutro, il che a sua volta aumenta la resistenza alla flessione. La distanza (y) rappresenta la distanza massima dall'asse neutro alla fibra estrema della sezione trasversale.

Importanza del modulo di sezione

Il modulo di sezione è un parametro cruciale nella progettazione strutturale perché aiuta gli ingegneri a determinare la massima sollecitazione di flessione che un elemento strutturale può sopportare senza cedere. La tensione di flessione ((\sigma)) in una trave o barra sottoposta a un momento flettente (M) è data dalla formula:

[\sigma=\frac{M}{Z}]

Da questa formula è chiaro che, per un dato momento flettente, un modulo di sezione maggiore si traduce in una tensione flettente inferiore. Ciò significa che un elemento strutturale con un modulo di sezione più elevato può sopportare un carico di flessione maggiore senza superare il limite di sollecitazione consentito.

In termini pratici, quando si progetta una struttura o un componente di una macchina, gli ingegneri devono selezionare un materiale e una forma di sezione trasversale con un modulo di sezione appropriato per garantire che il componente possa sopportare in sicurezza i carichi previsti. Se il modulo di sezione è troppo piccolo, il componente potrebbe subire uno stress di flessione eccessivo, con conseguente deformazione o addirittura rottura. D'altra parte, se il modulo di sezione è troppo grande, il componente potrebbe essere sovraprogettato, con conseguente peso e costi inutili.

Modulo di sezione delle barre tonde in acciaio lucido

Le barre tonde in acciaio lucido hanno una sezione trasversale circolare. Per una sezione trasversale circolare solida di diametro (d), il momento d'inerzia (I) rispetto all'asse baricentrico è dato da:

[I = \frac{\pi d^{4}}{64}]

La distanza (y) dall'asse neutro (che passa per il centro del cerchio) alla fibra più esterna è uguale al raggio del cerchio, (y=\frac{d}{2})

Sostituendo questi valori nella formula del modulo di sezione (Z=\frac{I}{y}), otteniamo:

[Z=\frac{\frac{\pi d^{4}}{64}}{\frac{d}{2}}=\frac{\pi d^{3}}{32}]

Questa formula dimostra che il modulo di sezione di una barra tonda di acciaio lucido è direttamente proporzionale al cubo del suo diametro. Ciò significa che anche un piccolo aumento del diametro della barra tonda può comportare un aumento significativo del suo modulo di sezione e, di conseguenza, della sua resistenza a flessione.

Applicazioni di barre tonde in acciaio lucido basate sul modulo di sezione

L'elevato modulo di sezione delle barre tonde in acciaio lucido le rende adatte ad un'ampia gamma di applicazioni in cui è richiesta resistenza alla flessione. Alcune applicazioni comuni includono:

• Componenti di macchinari: Nella produzione di macchinari, le barre tonde di acciaio lucido vengono utilizzate per realizzare alberi, assi e altri componenti rotanti. Questi componenti sono spesso soggetti a carichi di flessione dovuti alla trasmissione di potenza e alle forze che agiscono su di essi. Un modulo di sezione elevato garantisce che i componenti possano sopportare questi carichi senza flessioni o guasti eccessivi. Ad esempio, gli alberi di un cambio devono avere una resistenza alla flessione sufficiente per trasmettere la coppia dal motore alle ruote. Puoi trovare prodotti di alta qualitàBarra tonda in acciaio lucido trafilato a freddoper tali applicazioni nella nostra gamma di prodotti.

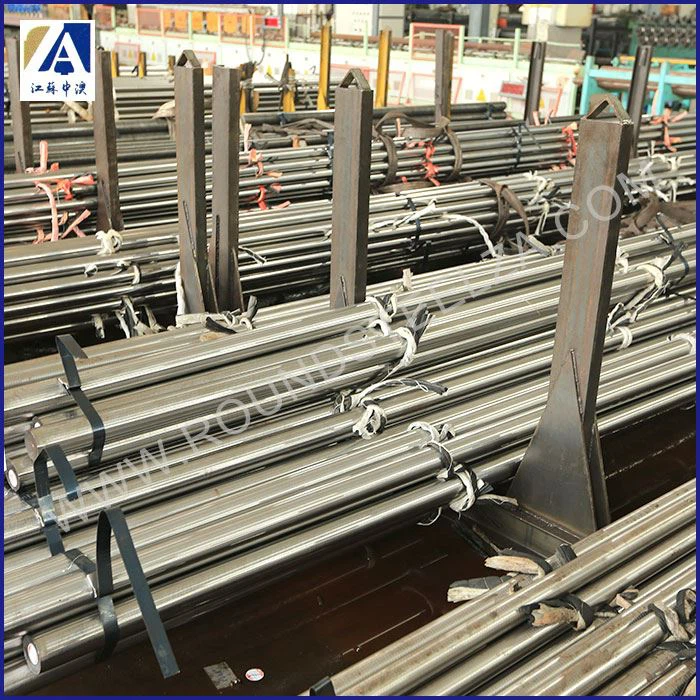

• Costruzione: Nel settore edile, le barre tonde in acciaio lucido vengono utilizzate come rinforzo nelle strutture in calcestruzzo, nonché nella fabbricazione di telai e capriate in acciaio. Nelle travi e colonne in cemento armato, le barre tonde aiutano a resistere alle forze di flessione e di taglio agenti sulla struttura. Il modulo di sezione delle barre determina la loro capacità di sopportare questi carichi e contribuisce alla stabilità complessiva della struttura. Nostro1020 Barre d'acciaio laminate a freddosono una scelta popolare per i progetti di costruzione grazie alle loro eccellenti proprietà meccaniche.
• Industria automobilistica: Le barre tonde in acciaio lucido vengono utilizzate nell'industria automobilistica per produrre vari componenti come aste dello sterzo, componenti delle sospensioni e alberi di trasmissione. Questi componenti sono soggetti a carichi dinamici e vibrazioni, che richiedono che abbiano un'elevata resistenza alla flessione e alla fatica. L'opportuna selezione delle barre tonde in base al loro modulo di sezione garantisce la sicurezza e le prestazioni dei veicoli. NostroBarra rotonda luminosai prodotti sono ampiamente utilizzati nel settore automobilistico.

Fattori che influenzano il modulo di sezione delle barre tonde in acciaio lucido

Sebbene il diametro sia il fattore principale che influenza il modulo di sezione delle barre tonde in acciaio lucido, ci sono anche altri fattori che possono avere un impatto:

• Proprietà dei materiali: Il tipo di acciaio utilizzato nella barra tonda può influenzarne le proprietà meccaniche, comprese la resistenza e la rigidità. Diversi gradi di acciaio hanno diversi limiti di snervamento e moduli elastici, che possono influenzare la prestazione complessiva della barra sotto flessione. Ad esempio, le barre di acciaio ad alta resistenza possono sopportare sollecitazioni di flessione più elevate rispetto alle barre di acciaio a bassa resistenza dello stesso diametro.
• Finitura superficiale: Anche la finitura superficiale della barra tonda può avere un ruolo nella sua prestazione. Una finitura superficiale liscia può ridurre le concentrazioni di sollecitazioni e migliorare la resistenza alla fatica della barra. Le barre tonde in acciaio lucido trafilate a freddo hanno in genere una finitura superficiale migliore rispetto alle barre laminate a caldo, il che può migliorarne la durata e le prestazioni.
• Processo di produzione: Il processo di fabbricazione utilizzato per produrre la barra tonda può influenzarne la struttura e le proprietà interne. La trafilatura a freddo, ad esempio, può migliorare la resistenza e la finitura superficiale della barra indurendo il materiale. Ciò può comportare un modulo di sezione più elevato e prestazioni complessive migliori.

Selezione della giusta barra tonda in acciaio lucido in base al modulo di sezione

Quando si seleziona una barra tonda in acciaio lucido per un'applicazione specifica, è importante considerare il modulo di sezione richiesto. Ecco alcuni passaggi per aiutarti a fare la scelta giusta:

1. Determinare il carico di flessione: Calcolare il momento flettente massimo a cui sarà sottoposta la barra tonda nell'applicazione. Questo può essere fatto analizzando le forze che agiscono sulla barra e utilizzando i principi della statica e della meccanica.
2. Calcolare il modulo di sezione richiesto: Una volta determinato il momento flettente, utilizzare la formula (\sigma=\frac{M}{Z}) per calcolare il modulo di sezione richiesto. Assicurarsi di utilizzare la sollecitazione di flessione consentita per il materiale per garantire che la barra non ceda sotto i carichi previsti.
3. Seleziona il diametro appropriato: Utilizzare la formula (Z = \frac{\pi d^{3}}{32}) per determinare il diametro della barra tonda che fornirà il modulo di sezione richiesto. Tieni presente che potrebbe essere necessario prendere in considerazione anche altri fattori come le proprietà del materiale e la finitura superficiale.
4. Considera altri requisiti: Oltre al modulo di sezione considerare altri requisiti come la lunghezza della barra, la tolleranza e la finitura superficiale. Assicurarsi che la barra tonda selezionata soddisfi tutte le specifiche dell'applicazione.

Conclusione

Il modulo di sezione è una proprietà critica delle barre tonde di acciaio lucido che ne determina la resistenza alla flessione. Comprendendo il concetto di modulo di sezione e la sua relazione con il diametro e altre proprietà della barra tonda, ingegneri e progettisti possono prendere decisioni informate nella scelta del materiale giusto per le loro applicazioni. In qualità di fornitore di barre tonde in acciaio lucido di alta qualità, ci impegniamo a fornire ai nostri clienti i migliori prodotti e supporto tecnico. Se hai domande o hai bisogno di assistenza nella scelta della barra tonda in acciaio lucido giusta per il tuo progetto, non esitare a contattarci. Saremo lieti di discutere le vostre esigenze e di aiutarvi a trovare la soluzione perfetta.

Riferimenti

• Birra, FP, Johnston, ER, Mazurek, DF e Cornwell, PJ (2012). Meccanica dei materiali. McGraw - Educazione in collina.
• Gere, JM e Goodno, BJ (2012). Meccanica dei materiali. Apprendimento Cengage.
